Multifan
Il ventilatore Multifan rappresenta una soluzione flessibile sviluppata da EMC FIME per rispondere alle diverse esigenze di mercati quali quello della ventilazione residenziale, delle cappe da cucina e di piani cottura aspiranti. Il ventilatore è dotato di un motore brushless per raggiungere portate fino a 800 m3/h ed è caratterizzato da:
Alte prestazioni
Bassa e buona qualità della rumorosità
Alta durabilità
Design compatto (brevettato)
Bassa e buona qualità della rumorosità
Alta durabilità
Design compatto (brevettato)
Caratteristiche Tecniche
| FDE [ηe]: 42% | Directive 2009/125/EC (REGULATION 327-2011) |
| EEI Target: A+/A++ | Directive 2009/125/EC (REGULATION 66-2014) |
| Portata m³/h a banco (bocca libera) | IEC EN 61591 |
| Motore: Brushless | 220-240V 50/60 Hz 220W |
| Materiale: Convogliatore | PP V0 25% GF |
| Materiale: Girante | PP V0 25% GF |
| Classe di isolamento | F |
| Classe protezione | II |
| Modalità di funzionamento | Continua |
| Connessioni PCB Connessioni interfaccia |
JST TYPE B3P5S-VH JST VHR-5N TERMINALI SVH-21T-P1.1 |
| Connettore PWM (PCB) Interfaccia connettore PWM |
JST S04-XASS-1N-BN(LF)(SN) (PCB) JST XAP-04V-1 TERMINALS SXA-01T-P0.6 |
| Filtri carbone | NO |
| Test di spillatura | IEC EN 60335-2-6 |
| Sistema di gestione della velocità Sistema di gestione della velocità a richiesta |
PWM DIGITAL IN/OUT (UART) |
Prestazioni
| Ventilatore Tipo | 700-11 UH |
|---|---|
| Motore Tipo | Brushless |
| [V] | 220-240 |
| [Hz] | 100 |
| Cuscinetti | YES |
| Controllo velocità | PWM or UART |
| Portata minima [m3/h ±5%] | 250 |
| Portata massima [m3/h ±5%] | 730 |
| Potenza [W] | 220 |
| Rumore [dB(A)±5%] | 63,5 |
| Pressione statica massima [PA ±5%] | 630 |
| Temperatura ambiente [°C] | 50 |
| FDE [% ±5%] | 42 |
| Categoria | A++ |

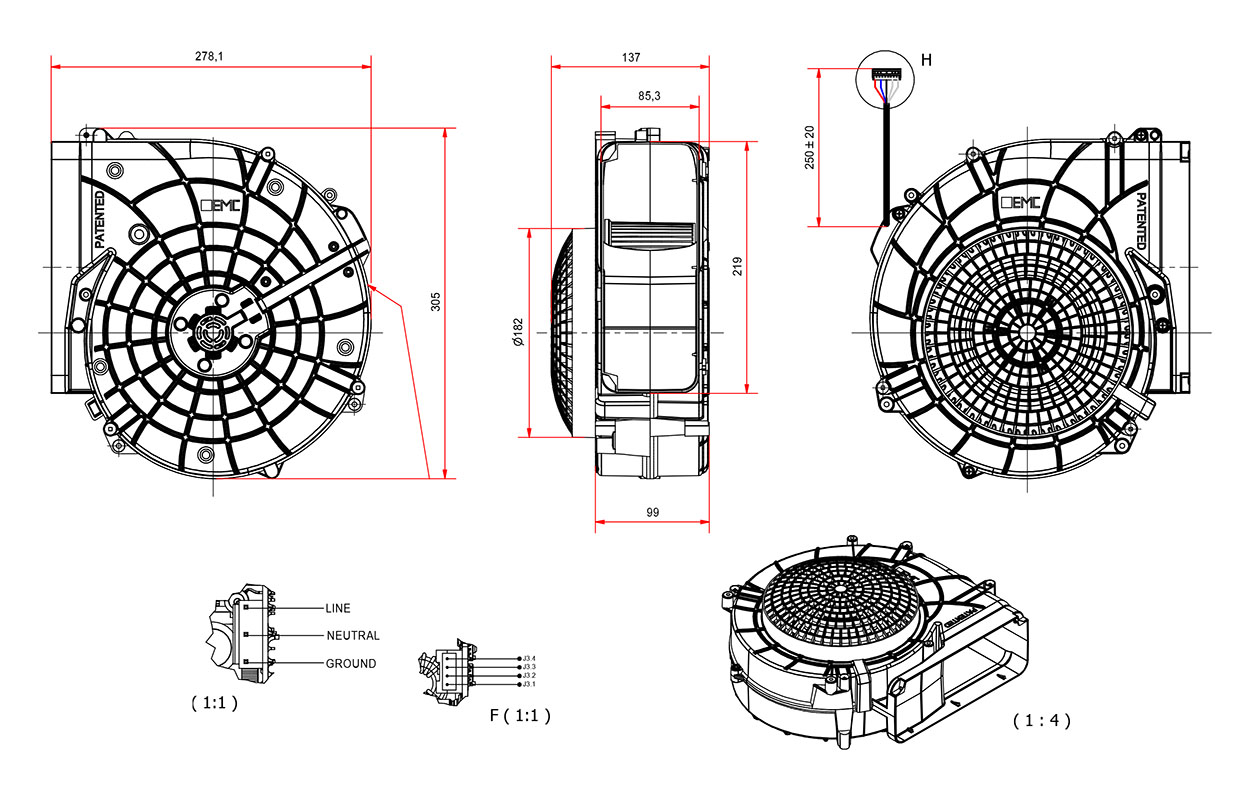

Dimensioni (mm)
